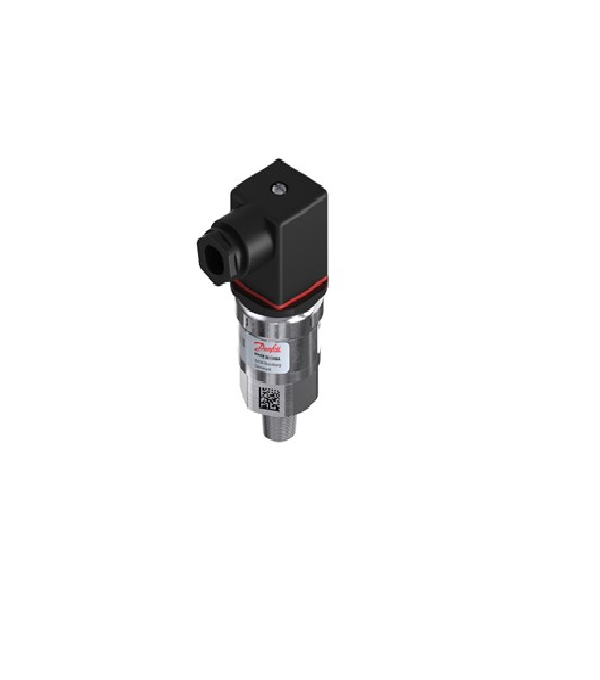

060G2103 TRANSMISOR DE PRESION -1 A 34 BAR, 1/4″ NPT
CON CAJA TERMINAL
Detalles del producto
|
Peso bruto |
0.18 kg |
|
Peso neto |
0.17 kg |
|
EAN |
5702422065982 |
|
+ alimentación |
Pin 1 |
|
– común |
Pin 2 |
|
Ajuste punto cero y envergadura |
No |
|
Amortiguadfor de impulsos |
No |
|
Aprobación estándar |
6967179 |
|
Cantidad por formato de embalaje |
14 pc |
|
Clave de especificación |
AKS 33-DG31-A1EC04-0 |
|
Comentarios aprobación |
ATEX Ex nA IIA T3 Gc |
|
Compensated temp. range [°C] [Max] |
80 °C |
|
Compensated temp. range [°C] [Min] |
0 °C |
|
Compensated temp. range [°F] [Max] |
176 °F |
|
Compensated temp. range [°F] [Min] |
32 °F |
|
Conex. elect. |
Conector DIN |
|
Conex. eléctricas Macho / Hembra |
Macho y hembra |
|
Conexión de Presión estándar |
ANSI/ASME B1.20.1 |
|
Conexión electrica estandar |
EN 175301-803-A |
|
diafragma rasante |
No |
|
Formato de empaquetado |
Multipack |
|
Grado de protección de la carcasa |
IP65 |
|
Grupo de productos |
Sensores |
|
High Clipping Level |
22.4 |
|
Homologación |
ATEX |
|
International Article Number |
5702422065982 |
|
Intrínsecamente seguro |
No |
|
Low Clipping Level |
3.6 |
|
Nombre de la familia de productos |
AKS |
|
Nombre de producto |
Transmisor de presión |
|
Non-linearity BFSL ±FS [%] |
0.2 % |
|
Output signal [mA] [Max] |
20 mA |
|
Output signal [mA] [Min] |
4 mA |
|
Precisión, máx. +/- FS [%] |
0.8 % |
|
Precisión, típica +/- FS [%] |
0.3 % |
|
Presión Macho/Hembra |
Macho |
|
Pressure range [psi] [Max] |
493 psi |
|
Pressure range [psi] [Min] |
-14.5 psi |
|
Rango de presión de control [bar] [Max] |
34 bar |
|
Rango de presión de control [bar] [Min] |
-1 bar |
|
Rango de temperatura ambiente [°C] [Max] |
85 °C |
|
Rango de temperatura ambiente [°C] [Min] |
-40 °C |
|
Rango de temperatura ambiente [°F] [máx.] |
185 °F |
|
Rango de temperatura ambiente [°F] [mín.] |
-40 °F |
|
Rango de temperatura del medio [°C] [Max] |
85 °C |
|
Rango de temperatura del medio [°C] [Min] |
-40 °C |
|
Rango de temperatura del medio [°F] [máx.] |
185 °F |
|
Rango de temperatura del medio [°F] [mín.] |
-40 °F |
|
Señal salida |
Corriente |
|
Sobrecarga presión máx. [bar] |
55 bar |
|
Sobrecarga presión máx. [psi] |
798 psi |
|
Tamaño conex. elect. |
Pg 9 |
|
Tamaño conexión Presión |
1/4-18 |
|
Tensión de alimentación [V] c.c. [máx.] |
30 V |
|
Tensión de alimentación [V] c.c. [mín.] |
10 V |
|
Tiempo de respuesta máximo [ms] |
4 ms |
|
Tipo |
AKS 33 |
|
Tipo de conixión de Presión |
NPT |
|
Unidad de referencia de Presión |
Manométrica (relativa) |
