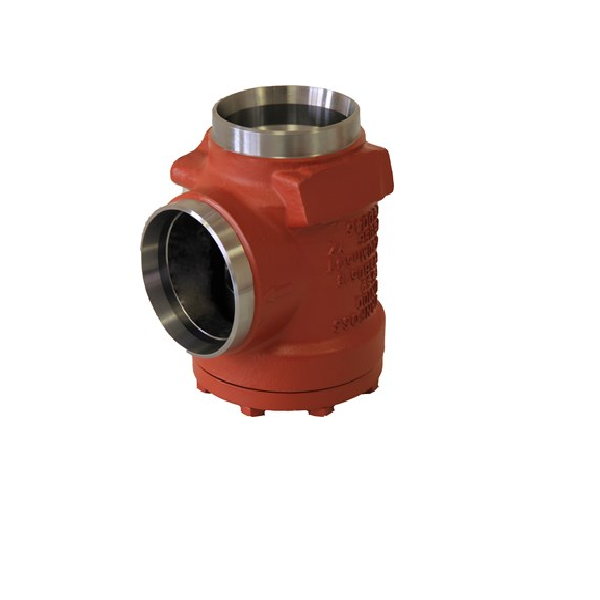

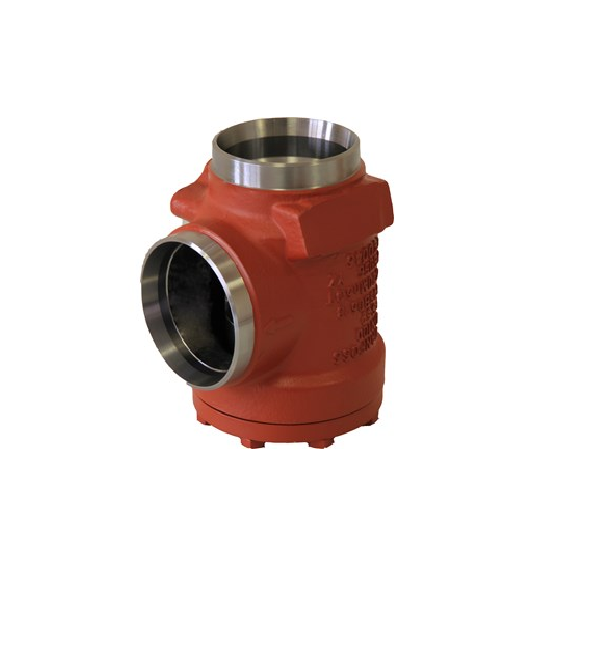

148B6008 TAMAÑO 4″ (100) PASO EN ANGULO FIA 100 A ANG
Detalles del producto
Peso bruto | 13.65 kg |
Peso neto | 7.5 kg |
EAN | 5702428475334 |
Cantidad por formato de embalaje | 1 pc |
Categoría | II |
Descripción del producto | Carcasa de filtro |
Dirección | Paso en ángulo |
Equipamiento | Cubierta |
Formato de empaquetado | Paquete individual |
Grupo de fluido | I |
Grupo de productos | Filtros |
Homologación | CE |
Indicador de sentido de flujo | Estampado, flecha en una dirección |
Intervalo de temperatura [°C] [Max] | 150 °C |
Intervalo de temperatura [°C] [Min] | -60 °C |
Intervalo de temperatura [°F] [máx.] | 302 °F |
Intervalo de temperatura [°F] [mín.] | -76 °F |
Marca | SVL Flexline |
Material de conexión | Acero |
Nombre de la familia de productos | FIA ángulo plano |
Nombre de producto | Carcasa de filtro |
Norma de conexión | ASME B 36.10M SCHEDULE 40 |
Parts Program name | FIA |
Pintura de color | Marrón rojizo |
Presión de trabajo máx. [bar] | 52 bar |
Presión de trabajo máx. [psig] | 754 psig |
Product accessories | Accesorios SVL Flexline |
Refrigerante(s) | R113 |
Reparable | Repuestos SVL Flexline |
Tamaño de conexión de entrada [in] | 4 in |
Tamaño de conexión de entrada [mm] | 100 mm |
Tamaño de conexión de salida [in] | 4 in |
Tamaño de conexión de salida [mm] | 100 mm |
Tipo | FIA 100 |
Tipo conex. entrada | Soldar acero a tope |
Tipo conex. salida | Soldar acero a tope |
Valor Cv , malla 100 (normal) [gal/min] | 715.03 gal/min |
Valor Cv , malla 100 (plateado) [gal/min] | 883.22 gal/min |
Valor Cv , malla 38 (normal) [gal/min] | 774.9 gal/min |
Valor Cv , malla 38 (plateada) [gal/min] | 957.18 gal/min |
Valor Cv , malla 72 (normal) [gal/min] | 737.48 gal/min |
Valor Cv , malla 72 (plateada) [gal/min] | 910.95 gal/min |
Valor Kv, 250µ (normal) [m3/h] | 167.5 m³/h |
Valor Kv, 250µ (plateado) [m3/h] | 217.4 m³/h |
Valor Kv, 250µ (plateado) [m3/h] | 206.9 m³/h |
Valor Kv, 500µ (normal) [m3/h] | 176 m³/h |
Valor Kv,150µ (normal) [m3/h] | 162.4 m³/h |
Valor Kv,150µ (plateado) [m3/h] | 200.6 m³/h |
Versión válvula | Versión estándar |
