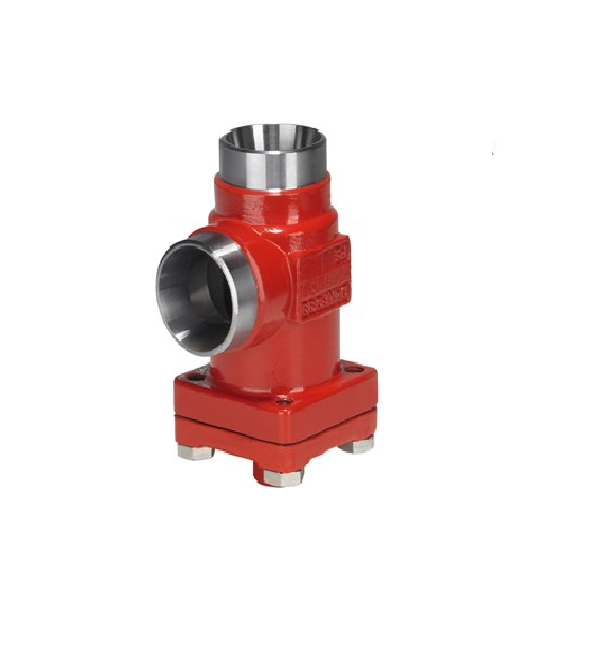

148B5444 TAMAÑO 1″ (25) PASO EN ANGULO FIA 25 A ANG

Peso bruto

2.37 kg

Peso neto

1.5 kg

EAN

5702428475174

Cantidad por formato de embalaje

1 pc

Categoría

Art. 3, par. 3

Descripción del producto

Carcasa de filtro

Dirección

Paso en ángulo

Equipamiento

Cubierta

Formato de empaquetado

Paquete individual

Grupo de fluido

I

Grupo de productos

Filtros

Indicador de sentido de flujo

Estampado, flecha en una dirección

Intervalo de temperatura [°C] [Max]

150 °C

Intervalo de temperatura [°C] [Min]

-60 °C

Intervalo de temperatura [°F] [máx.]

302 °F

Intervalo de temperatura [°F] [mín.]

-76 °F

Marca

SVL Flexline

Material de conexión

Acero

Nombre de la familia de productos

FIA ángulo plano
FIA ángulo plisado

Nombre de producto

Carcasa de filtro

Norma de conexión

ASME B 36.10M SCHEDULE 80

Parts Program name

FIA

Pintura de color

Marrón rojizo

Presión de trabajo máx. [bar]

52 bar

Presión de trabajo máx. [psig]

754 psig

Product accessories

Accesorios SVL Flexline

Refrigerante(s)

R113
R114
R1233zd(E)
R1234yf
R1234ze(E)
R125
R1270
R1336mzz(Z)
R134a
R152a
R170
R22
R227ea
R23
R236fa
R290
R32
R401A
R402A
R402B
R404A
R407A
R407B
R407C
R407F
R407H
R408A
R409A
R410A
R417A
R421A
R422A
R422B
R422D
R427A
R438A
R444B
R447A
R448A
R449A
R449B
R450A
R452A
R454B
R455A
R502
R503
R513A
R600
R600a
R717
R744
RE170
R507A
R1150
R245fa
R413A
R442A
R447B
R452B
R454A
R454C
R463A
R512A
R513B
R515A
R515B
R516A

Reparable

Repuestos SVL Flexline

Tamaño de conexión de entrada [in]

1 in

Tamaño de conexión de entrada [mm]

25 mm

Tamaño de conexión de salida [in]

1 in

Tamaño de conexión de salida [mm]

25 mm

Tipo

FIA 25

Tipo conex. entrada

Soldar acero a tope

Tipo conex. salida

Soldar acero a tope

Valor Cv , malla 100 (normal) [gal/min]

61.64 gal/min

Valor Cv , malla 100 (plateado) [gal/min]

75.73 gal/min

Valor Cv , malla 150 (normal) [gal/min]

60.76 gal/min

Valor Cv , malla 38 (normal) [gal/min]

66.92 gal/min

Valor Cv , malla 72 (normal) [gal/min]

63.84 gal/min

Valor Cv , malla 72 (plateada) [gal/min]

78.81 gal/min

Valor Kv, 250µ (normal) [m3/h]

14.5 m³/h

Valor Kv, 250µ (plateado) [m3/h]

17.9 m³/h

Valor Kv, 500µ (normal) [m3/h]

15.2 m³/h

Valor Kv,100µ (normal)) [m3/h]

13.8 m³/h

Valor Kv,150µ (normal) [m3/h]

14 m³/h

Valor Kv,150µ (plateado) [m3/h]

17.2 m³/h

Versión válvula

Versión estándar
