060L112166
060L112166

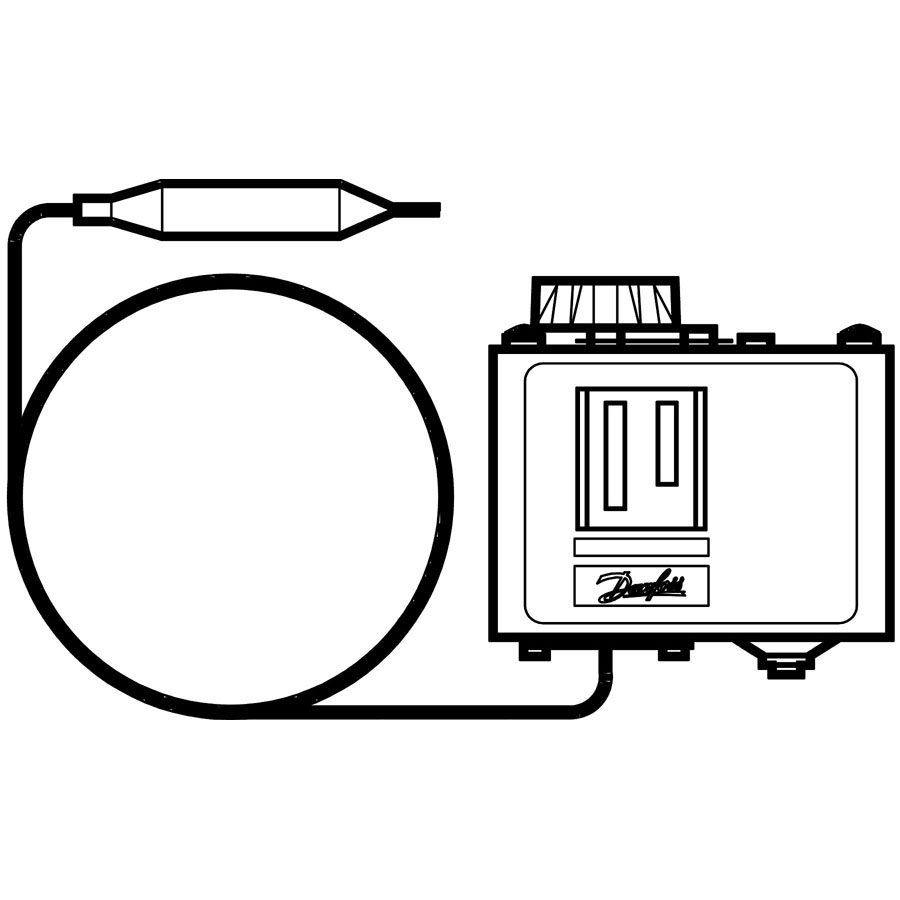

KP77 20 – 60 °C 3,5 – 10,0 K 3,5 – 10,0 K 9.5 x 85 mm 2.000 mm SPDT IP30
Temp. Ambiente: -40 – +65°C (+80°C durante máx. 2 horas).
Sistema de contactos: Conmutador inversor unipolar (SPDT).
Carga de los contactos, AC:
AC1: 16 A, 400 V
AC3: 16 A, 400 V
AC15: 10 A, 400 V
Corriente de arranque máx. (L.R.): 112 A, 400 V
Carga de los contactos DC:
DC13: 12 W, 220 V c.c.
Cableado: Entrada de cable para cable de 6 – 14 mm (diam.).
Para cables de 6-14 mm (diam.) se puede utilizar una entrada de cable roscada Pg 13.5.
Para cables de 8 – 16 mm (diam.) se puede utilizar una entrada de cable estándar Pg 16.
Protección: IP 33 según IEC 529, cuando la unidad sin tapa protectora está montada en una superficie plana o en un soporte en el que todos los agujeros no utilizados estén cubiertos.
Características | Valor |
| Tipo | KP77 |
| Peso | 0.366 [kg] |
| Temperatura ambiente [°C] | -40 – 65 °C |
| Temperatura ambiente [°F] | -40 – 150 °F |
| Homologación | C UL US, CCC |
| Long. tubo capilar [in] | 78 3/4 in |
| Longitud tubo capilar [mm] | 2.000 mm |
| Tipo de carga | Adsorción |
| Función contacto | SPDT |
| Clase de contacto | AC1=16 A, 400 V |
| Clase de contacto | AC15=10 A, 400 V |
| Clase de contacto | AC3=16 A, 400 V |
| Clase de contacto | DC13=12 W, 230 V |
| Clase de contacto | LR=112 A, 400 V |
| Rango @ajuste diferencial máx. [K] | 3,5 – 10,0 K |
| Rango @ajuste diferencial mín. [K] | 3,5 – 10,0 K |
| Differential type | Ajustable |
| EAN number | 5702428014878 |
| Protección | IP30 |
| Máx. temperatura sensor[°C] | 130 °C |
| Máx. temperatura sensor [°F] | 266,0 °F |
| Formato pack | Multi pack |
| Cantidad por pack | 14 pc |
| Sensor size (diam. x L) [in] | 3/8 x 3 3/8 in |
| Tamaño sensor (diámetro x long.) [mm] | 9.5 x 85 mm |
| Tipo sensor | Sensor remoto, con tubo cap. |
| Rango de temperatura [°C] | 20 – 60 °C |
| Rango de temperatura [°F] | 68 – 140 °F |
